玉軸受形 ターボ分子ポンプ
TG70F
グリス潤滑玉軸受形ターボ分子ポンプ
製品特長
- 取付姿勢自在
- コンパクトサイズ
- 省エネルギー
- 急速起動
- 急速ベント停止が可能
- 大気突入に強い構造
- 高い圧縮比
- TG70F：コントローラ一体型、
TG70F-20：コントローラ別置き型 - 安全規格適合 NRTL/SEMI-S2/CE （※TG70F-20のみ）
用途
- 半導体製造
- 電子銃排気、イオン源排気
- FPD製造
- 表面処理、表面改質
- 各種電子部品製造
- 分析、試験装置
- 管球製造、光学部品製造
- 加速器、放射線施設、核融合研究
- 熱処理
- 研究開発
※腐食性ガスなどを排気する場合は、ケミカル対応のTG-M、TGシリーズをお選びください。
仕様一覧
仕様
| 型式 | TG70F | TG70F-20 | |
|---|---|---|---|
| 吸気口 | ISO-R63 / CF63 | ||
| 排気口 | KF16 | KF16 | |
| 排気速度 | N₂ (L/s) | 70 (ISO-R) / 75 (CF) | |
| N₂ (保護金網付) (L/s) | 65 (ISO-R) / 70 (CF) | ||
| H₂ (L/s) | 40 (ISO-R) / 45 (CF) | ||
| 最大圧縮比 | N₂ | 1×10⁸ | |
| H₂ | 1×10⁵ | ||
| 試験到達圧力 | Pa | <5×10⁻⁷ (ISO-R) / <1×10⁻⁷ (CF) | |
| Torr | <3.8×10⁻⁹ (ISO-R) / <7.5×10⁻¹⁰ (CF) | ||
| 最大ガス流量 ※1 | N₂ (sccm) | 10 (自然空冷) / 20 (強制空冷) | 10 (自然空冷) / 20 (強制空冷) |
| 起動時間 | min | 2～2.5 | 2～2.5 |
| 停止時間 | min | 20～25 | 20～25 |
| 許容補助圧力 | Pa | 1200 | |
| Torr | 9 | ||
| 推奨補助ポンプ | L/min | ≧25 | |
| 取付姿勢 | 自在 | ||
| 質量 | kg | 【TG70F】3 (ISO-R) / 5 (CF) 【TG70F-20】2.6 (ISO-R) / 4.6 (CF) | |
| パワーサプライ型式 ※2 | TC75 | TC76 | |
※1：補助ポンプ容量を25L/minとした場合の許容最大流量
※2：ポンプとコントローラが一体のタイプ (TC75) と別置きタイプ (TC76) から選択できます。
［使用周囲温度］
到達圧力保証周囲温度は10～23℃です。又、許容周囲温度は8～38℃です。
［対応ガス種］
吸引ガス種によっては、軸受潤滑グリースや内部部品を劣化させる場合があります。対応ガス種は当社にお問い合わせ下さい。

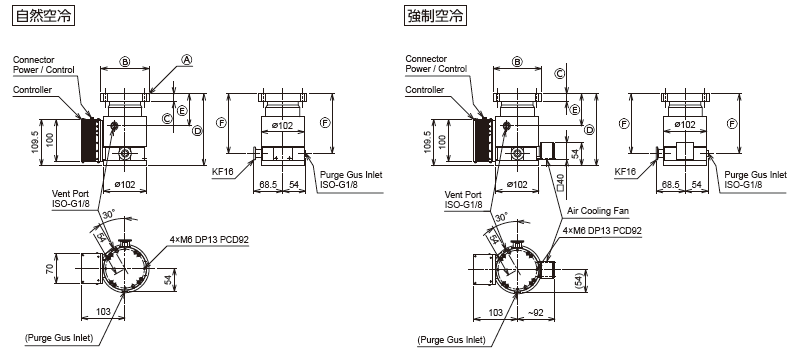

外観寸法図
※ 吸気口フランジボルト穴は中心線振分。
※ 上記寸法図はTG70F（コントローラ一体型）の場合です。TG70F-20 はコントローラが別置きになります。
※ 無断転載はご遠慮下さい。掲載内容は通告無しに変更する場合があります。

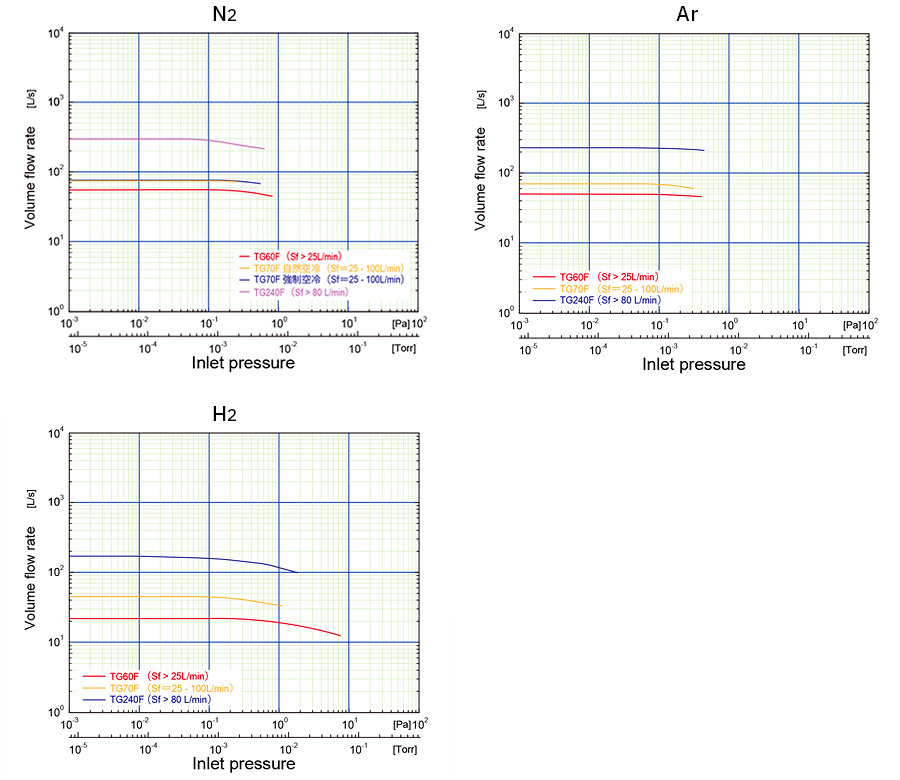

性能曲線
【ガス流量曲線】
【排気速度曲線】
※ Sf は、補助ポンプ容量を示します。
※ 無断転載はご遠慮下さい。掲載内容は通告無しに変更する場合があります。

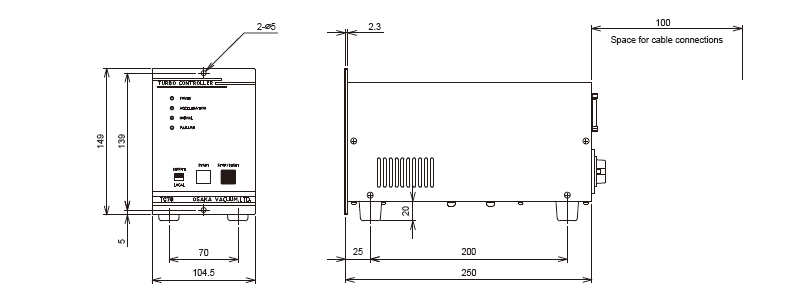

コントローラ
| コントローラ型式 | TC75 | TC76 |
|---|---|---|
| 入力電圧 | DC 24 V | AC 100-230 V |
| 入力相数 | 単相 | 単相 |
| 入力周波数 (Hz) | 50/60 | 50/60 |
| 出力周波数 (Hz) | 1500 | 1500 |
| 最大所要電力 (VA) | 120（W） | 240 |
| 質量 (kg) | － | 2.4 |
| 通信インターフェース | Parallel I/O・RS232C | Parallel I/O・RS232C |
| 標準付属品 | ・入力コネクタ：1個 ・リモートコネクタ：1個 ・取扱説明書(本体)：1部 |
・入力コネクタ：1個 ・リモートコネクタ：1個 ・取扱説明書(本体)：1部 |
| 適用ポンプ機種 | TG70F | TG70F-20 |
