油回転真空ポンプ

油回転真空ポンプは、大気圧まで圧縮できる機械的ポンプの中で、最も経済性・操作性に優れたポンプであり、幅広い用途に対応しているため、世界中でたくさん使用されています。油回転真空ポンプは、構造の違いから、揺動ピストン形（キニー式）、回転翼形（ゲーテ式）、カム形（センコ式）などに分類されます。

回転翼形（ゲーテ式）油回転真空ポンプ

大阪真空が提供する回転翼形油回転真空ポンプは、構造がコンパクトで、小型ポンプに最適な構造です。回転軸がロータ中心と一致しており、揺動ピストン形より運転中の振動と騒音が小さい機種となっています。
ロータに2枚のベーンが付いており、シリンダ内を分割しています。その分割された空間の気体はロータの回転とともに圧縮され、周期的に変化しながら、排気弁より大気に排出されます。
大阪真空・VALUEブランドの回転翼形油回転真空ポンプは、当社堺工場にて製品仕様検証を実施しております。既に国内外で販売されている同等製品に引けを取らない性能を持ち、且つ低価格にて提供いたします。

魅力的価格・世界標準性能・当社製品検証済

揺動ピストン形（キニー式）油回転真空ポンプ

大阪真空が提供する揺動ピストン形油回転真空ポンプは、耐久性に優れ、構造上、吸入空間を大きく取る事ができ、効率的排気が可能で、大型ポンプに最適な構造です。
ポンプの油は、ポンプを安全に運転するための重要なポイントです。大阪真空の油回転真空ポンプは、低真空領域での連続運転や、大気圧と真空を短時間で繰返す、というような過酷な運転条件でも、適切な油供給を行う機構を付属することにより、長く安心してご使用いただけます。
精密かつ堅牢な設計で、かつメンテナンスしやすい構造となっているので、適切なメンテナンスをして頂くことにより、 20年、30年といった長期間ご使用いただいている例もあります。

回転翼形（ゲーテ式）
油回転真空ポンプシリーズ一覧

UD SERIES
- 直結型油回転真空ポンプ回転翼形（ゲーテ式）2段式
VRD SERIES
- 直結型油回転真空ポンプ回転翼形（ゲーテ式）2段式
VSV SERIES＋VM SERIES
- 直結型油回転真空ポンプ回転翼形（ベーン型）1段式

UD SERIES

直結型油回転真空ポンプ回転翼形（ゲーテ式）2段式

直結型油回転真空ポンプ VRDシリーズよりも省エネ・低騒音・低振動。耐錆性能を向上させ、マグネットカップリングにより、吸引物による油漏れの心配がない。VRD-4よりも小型機種をラインアップし、より軽量でコンパクト。

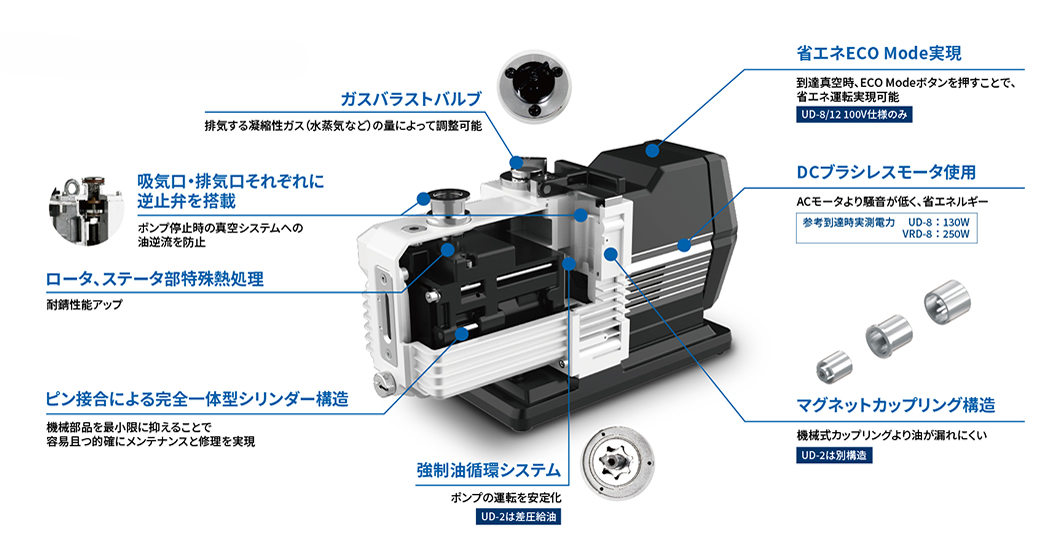

Point

DCブラシレスモーター使用、低振動・低騒音を実現 → ACモーターより騒音が低く、省エネルギー
ガスバラストバブル → 排気する凝縮性ガス(水蒸気など)の量によって調節可能
吸気口・排気口それぞれに逆止弁を搭載 → ポンプ停止時の真空システムへの油逆流を防止
ロータ、ステータ部特殊熱処理 → 耐錆性能アップ
ピン接合による完全一体型シリンダー構造 → 機械部分を最小限に抑えることで容易且つ的確にメンテナンスと修理を実現
強制油循環システム → ポンプの運転を安定化(UD-2は差圧給油)
省エネECO Mode実現 → 到達真空時、ECOModeボタンを押すことで、省エネ運転実現可能(UD-8/12 100V仕様のみ)
マグネットカップリング構造 → 機械式カップリングより油が漏れにくい(UD-2は別構造)

産業分野

理化学機器
宇宙/研究開発

ラインアップを見る

VRD SERIES

直結型油回転真空ポンプ回転翼形（ゲーテ式）2段式

VRDシリーズは、真空ポンプの新たなレベルに到達しました。革新的な構造によって安定性を生み出し、調節機構によって高い信頼性をもたらします。

Point

ガスバラストバブル(2段階調節) → 排気する凝縮性ガス(水蒸気など)の量によって調節可能(VRD-4と8は1段階)
吸気口・排気口それぞれに逆止弁を搭載 → ポンプ停止時の真空システムへの油逆流を防止
ピン接合による完全一体型シリンダー構造 → 機械部分を最小限に抑えることで容易且つ的確にメンテナンスと修理を実現
強制油循環システム → ポンプの運転を安定化

産業分野

半導体/電子部品
光学産業
ディスプレイ
理化学機器
エネルギー
金属/鉄鋼
化学
素材
自動車/航空
医療/医薬品
宇宙/研究開発
機械工業
食品

ラインアップを見る

VSV SERIES ＋ VM SERIES

直結型油回転真空ポンプ回転翼形（ベーン型）1段式

VSVシリーズは、1段式の回転翼型(ベーン型)油回転真空ポンプです。シンプルで堅牢な設計で、大気から真空への繰り返し廃棄に最適なポンプとなっております。VMシリーズは、LC-MSをはじめとする次世代の分析装置や、ターボ分子ポンプ等の高真空ポンプの補助ポンプとして最適です。

Point

全機種空冷タイプ → 全機種空冷タイプ、冷却水不要で省エネ・低コスト、配管工事不要で手間も省ける
軽量・コンパクト・低振動 → 振動ピストン形(キニータイプ)、カム形(センコタイプ)と比べて、軽量・コンパクト・低振動構造
オイルフィルター標準搭載 → VSV40より大排気速度のポンプには標準搭載しています
ガスバラストバルブ(2/3段階調整) → VSV-28~65は2段式、VSV-160~300は3段式ガスバラストを標準搭載水蒸気、凝縮性ガスの排気に適応
油煙トラップエレメント内蔵標準搭載 → 全機種油煙トラップエレメント内蔵、別途油煙トラップの購入は不要

産業分野

光学産業
理化学機器
エネルギー
金属/鉄鋼
化学
素材
自動車/航空
医療/医薬品
宇宙/研究開発
機械工業
食品
重電
搬送

ラインアップを見る

P SERIES

揺動ピストン形(キニー式) 油回転真空ポンプ

大気圧まで圧縮できる機械式真空ポンプの中でも、油回転真空ポンプは、経済的、効率的、かつ簡易な設備で運転できるため、世界中で広く使用されています。
ポンプ単体で簡単に真空状態を得ることができるほか、メカニカルブースターと組合せて大排気速度の真空排気システム、また真空設備の粗引用ポンプとして幅広く使用されています。
このように油回転真空ポンプは幅広い用途に適合でき、自動車、金属、鉄鋼、包装、食品、医薬品、医療、電気、電子、半導体、先端研究分野まで、あらゆる真空ニーズで活躍しています。

Point

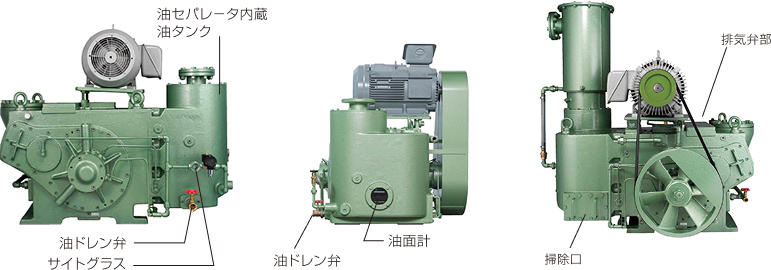

効率の良い油セパレータ → 油タンク内には効果的な油セパレータを内蔵、気体と一緒に排出された油を効率よく分離・回収可能
掃除しやすい油タンク → ポンプ室から排出されたポンプ油は油タンクで回収・ステータに戻る
油ドレン弁によって溜まった油を手早く抜き出すことができ、大型の掃除口から油タンク底部に溜まる錆や堆積物を簡単に取り除くことが可能
油量の確認がしやすい大型の油面計 → 直径10cm(K30002は長方形4×34cm)の油面計により、運転中に油量や汚れ具合が簡単に確認可能
給油状況の確認がしやすいサイトグラス → 給油配管にはフラッパ式のサイトグラスが付いており、油の流れる様子と油の汚れ具合が確認できる
取替が簡単な軸封部品 → 軸とオイルシールの間には軸封環を装着し、接触による磨耗から軸を保護しています。磨耗が進めばオイルシールと軸封環を取り替えるだけで済みます。※一部機種を除く
