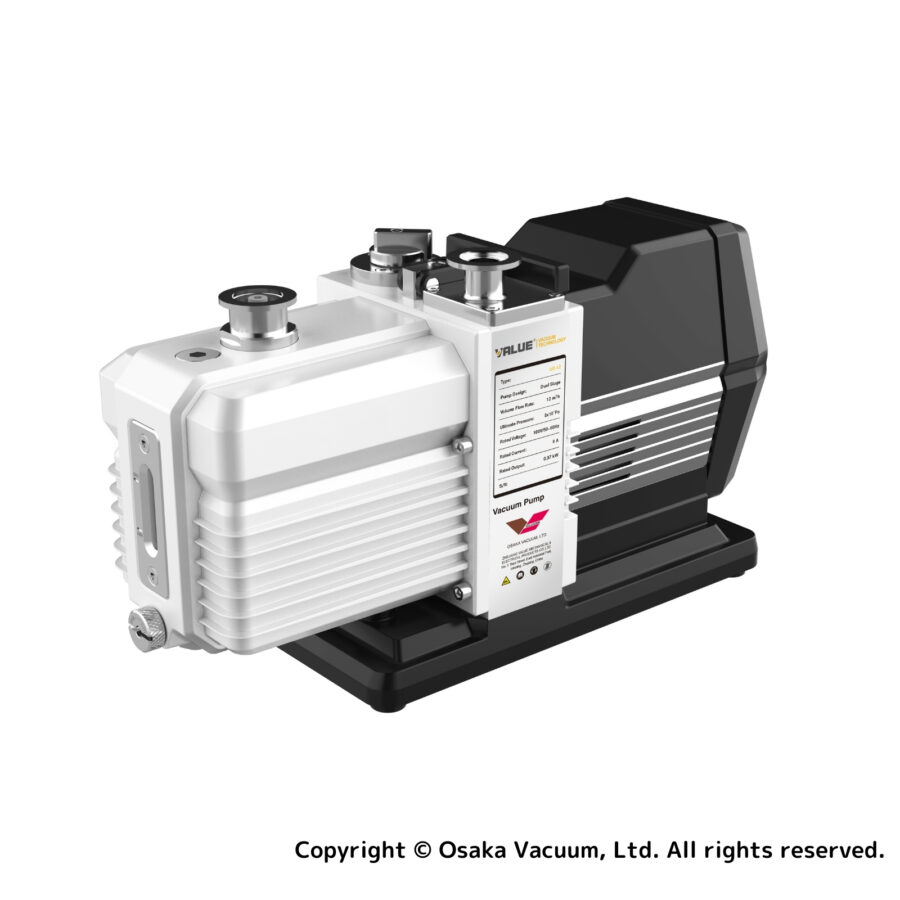

油回転真空ポンプ
UD-12
直結型油回転真空ポンプ 回転翼形（ゲーテ式）2段式
製品特長
- 省エネ・低騒音
DCブラシレスモータ搭載により低騒音かつ省電力を実現 - 耐錆性能向上
ロータ及びステータ部に特殊熱処理 - 油漏れの心配がない
マグネットカップリング採用と信頼性の高いシール機構で実現 - 軽量・コンパクト
用途
- 理化学機器・研究開発装置
- 一般産業・一般排気
仕様一覧
仕様
| 型式 | UD-12 | |
|---|---|---|
| 排気速度 (50/60Hz) | ㎥/h | 10 |
| L/min | 166.7 | |
| 試験到達圧力 (Pa) *1 | ガスバラスト無 | 0.5 |
| ガスバラスト有 | 3 | |
| 連続運転可能な吸気口圧力 (kPa) | ≦0.1 | |
| 連続運転可能な吸気口圧力までの時間 (min) | ≦30 | |
| 排気制限（目安） (㎥) *2 | ≦0.57 | |
| モータ出力 (kW) | 0.37 | |
| 使用モータ | DCブラシレス型 ACコンバーター付き（AC電力入力可） |
|
| 電圧, 周波数 | 100V, 50/60Hz, 単相 200～240V, 50/60Hz, 単相 |
|
| 吸気口 | KF25 | |
| 排気口 | KF25 | |
| 油量 (L) | 0.75 | |
| 定格回転速度 (50/60Hz) | min⁻¹ | 1850（1480） *³ |
| 許容周囲温度 (℃) | 10～40 | |
| 騒音 (dB(A)) | ≦52 | |
| 質量 (kg) | 15 | |
| 標準付属品 | ・クランプ継手（吸気口/排気口） ・センターリング（排気口） ・メッシュ付センターリング（吸気口） ・ポンプ油 ・電源ケーブル |
|
*1：試験到達圧力はピラニ真空計による参考値です。
*2：リークおよびガス発生を考慮しない容器を大気圧から制限時間内に排気可能な容積
*3：（）内はECO Mode時の回転速度

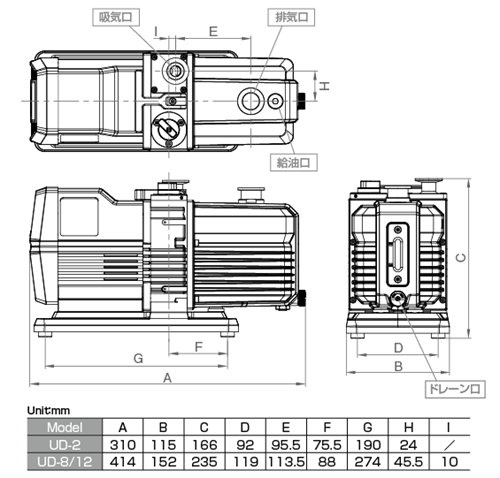

外観寸法図
※無断転載はご遠慮下さい。掲載内容は通告無しに変更する場合があります。

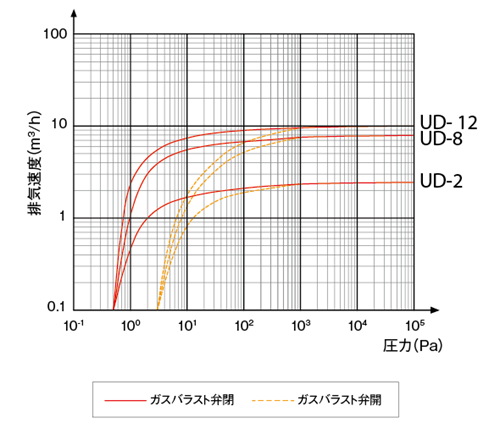

性能曲線
※無断転載はご遠慮下さい。掲載内容は通告無しに変更する場合があります。
