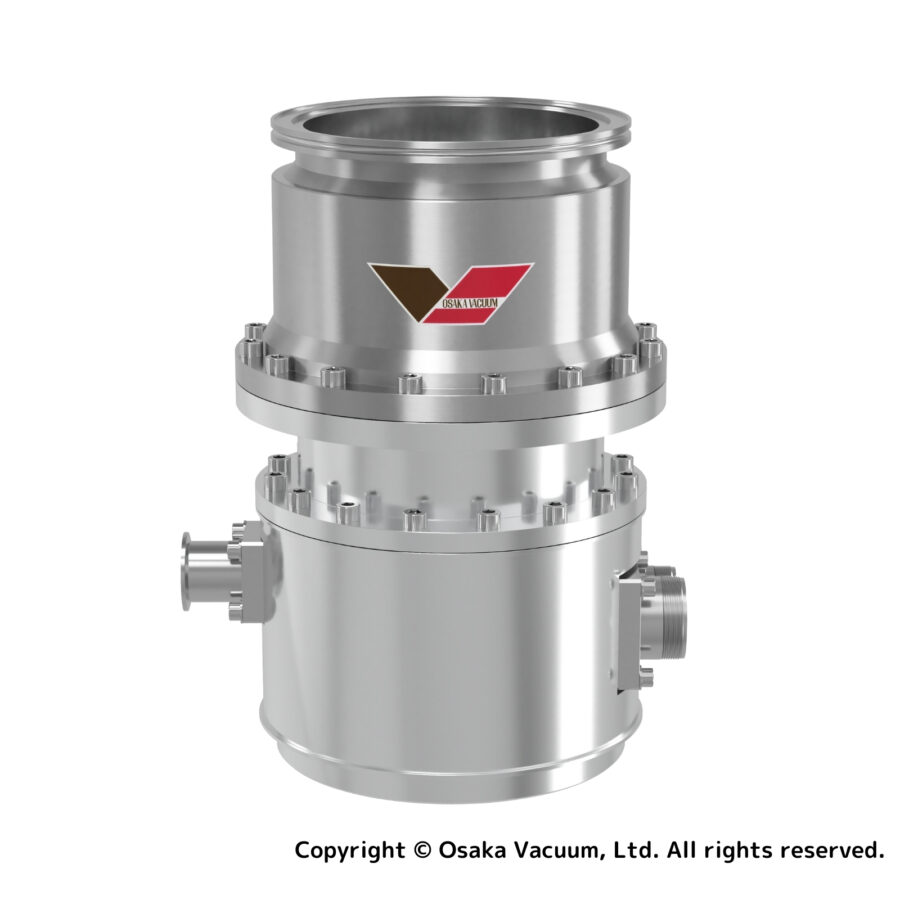

磁気軸受形 ターボ分子ポンプ
TG-MRシリーズ
耐放射線仕様磁気軸受形ターボ分子ポンプ
製品特長
- 過酷な放射線環境下においても使用可能！耐久試験で累積吸収線量100MGy以上を達成。
- 長尺ケーブル対応あり！（約200m延長可能）J-PARCセンターにて10年以上の稼働実績。
用途
- 加速器
- 核融合研究
- その他、放射線環境下が想定される設備
仕様一覧
仕様
| 機種名 | TG390MR | TG420MR | TG900MR | TG1300MR | TG2400MR | |
|---|---|---|---|---|---|---|
| 吸気口 | 詳しくは営業担当者までお問合せください。 | |||||
| 排気口 | 詳しくは営業担当者までお問合せください。 | |||||
| 排気速度 | N₂(L/s) | 340 | 400 | 900 | 1300 | 2400 |
| N₂ (保護金網付) (L/s) | 320 | 370 | 860 | 1230 | 2300 | |
| Ｈ₂(L/s) | 290 | 300 | 1050 | 1200 | 1100 | |
| 最大圧縮比 | N₂ | 1×10⁸ | ||||
| H₂ | 4.5×10³ | 1.5×10⁴ | 1.5×10³ | |||
| 試験到達圧力 | Pa | ＜1×10⁻⁶ (ISO-B・VG), ＜1×10⁻⁷ (CF) | ＜1×10⁻⁶ | |||
| Torr | ＜7.5×10⁻⁹ (ISO-B・VG), ＜7.5×10⁻¹⁰ (CF) | ＜7.5×10⁻⁹ | ||||
| 起動時間 | min | 2～3 | 4～5 | |||
| 停止時間 | min | 4～5 | ||||
| 許容補助圧力 | Pa | 400 | 500 | 200 | ||
| Torr | 3 | 3.8 | 1.5 | |||
| 推奨補助ポンプ | L/min | ≧160 | ≧250 | ≧500 | ||
| 取付方向 | 自在 | |||||
| ターボコントローラ型式 | TC010MB | |||||
※1：補助ポンプ容量を320L/min（TG390/420MR）、1000L/min（TG900/1300/2400MR）とした場合の許容最大流量。
※2：流量特性（性能曲線）は標準形と同一です。各機種の標準形をご覧下さい。
外観寸法図
詳しくは営業担当者までお問合せ下さい。
性能曲線
詳しくは営業担当者までお問合せ下さい。
コントローラ
詳しくは営業担当者までお問合せ下さい。
