喷射泵
喷射泵是一种将气体(水蒸气等)，液体(水等)作为驱动源的真空泵。 构造简单，故障几乎为零。操作简单，能制造大排气量的规格品， 所以用于包括真空脱气设备及合成纤维聚合设备等各种产业。 喷射泵可以单独直排大气，通过串联可以实现高真空。也可以和其他泵组合，作为真空系统使用。
大阪真空根据用途可以制造各种驱动源的喷射泵系统。
例如用水蒸气驱动的蒸气喷射泵。 「空气」，「水」也可以用作驱动源。喷射泵系统可以用各种材料来制作，也可以使用防腐蚀性材料 (如钛、碳)。
大阪真空根据技术和经验，提供顾客所需的喷射泵系统。
产业领域
- 金属/钢铁
- 化学
- 能源
- 素材
- 医疗药品
- 食品
- 重型电机
- 搬送

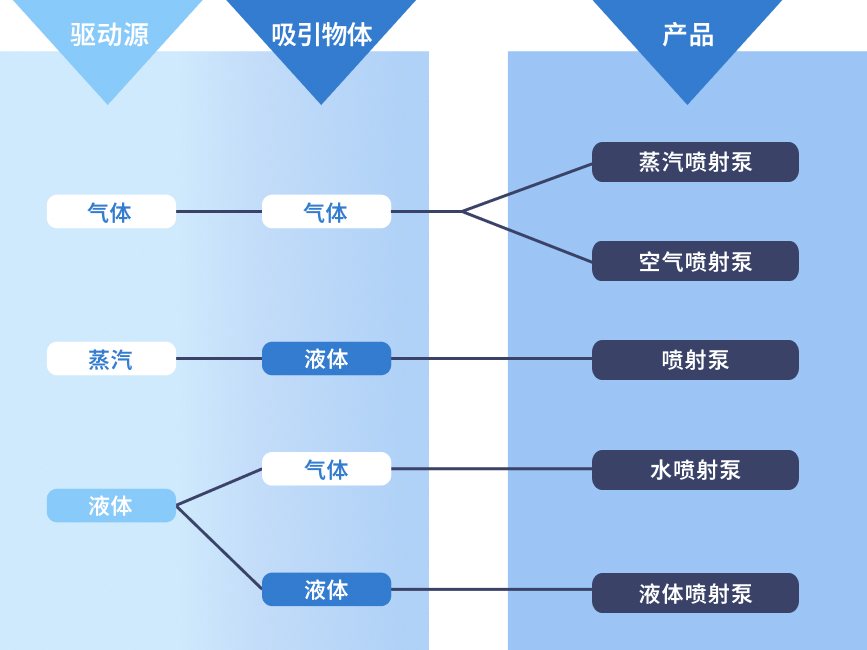

喷射泵种类
蒸汽喷射泵
以气体为驱动源，用来吸入和排出气体的喷射泵。结构简单、故障少，使用方便是它的主要特点。
此外，通过将多个喷射泵串联使用，还能够进一步提升抽气能力，达到更高的真空度。

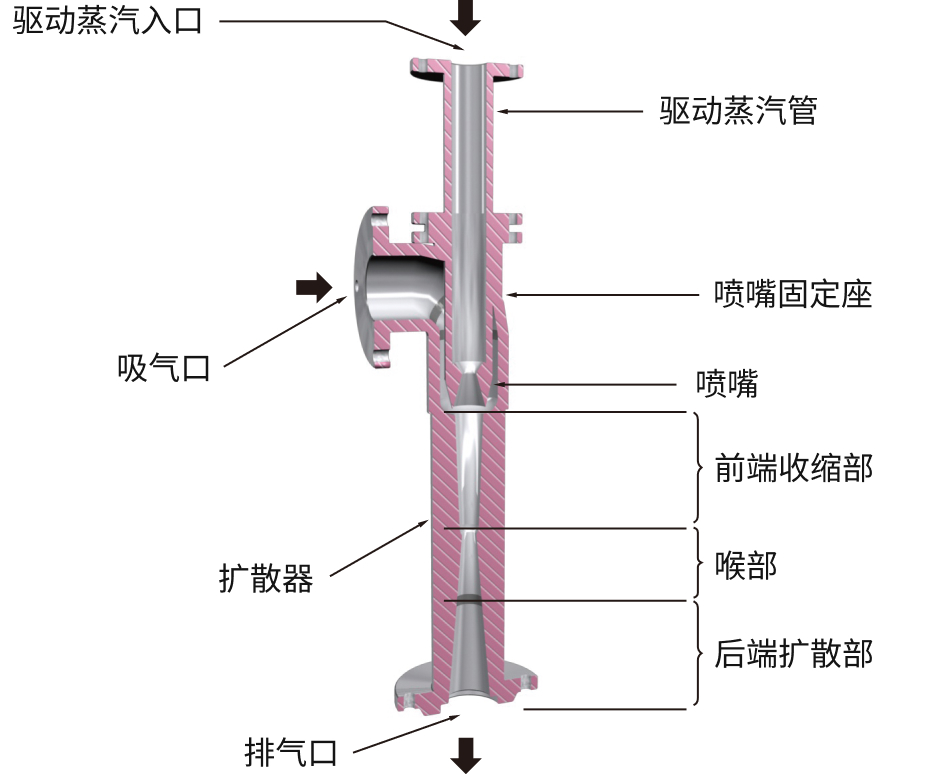

蒸汽喷射泵剖面图
特长
不使用驱动件，不使用润滑油，因此最适合处理含有粉尘的高温气体。
可自由选择耐蚀性材料，且能轻松制造大排气量的产品。
与同容量的机械真空泵相比，制造成本更低。
通过使用表面冷凝器，避免了工艺气体对冷却水的污染。
由于没有驱动件，几乎不会发生故障，操作也很简单。
材质
| 主要部件 | 标准规格 | 耐蚀规格 |
|---|---|---|
| 吸入室及扩散器 | 标准规格 铸钢碳钢 |
耐蚀规格 不锈钢、耐酸不锈钢、钛、哈氏合金、蒙乃尔合金、碳钢（外部碳素钢） |
| 喷嘴及喷嘴固定座 | 标准规格 不锈钢 |
耐蚀规格 钛、哈氏合金、蒙乃尔合金、碳钢 |
| 驱动蒸汽管 | 标准规格 碳钢 |
耐蚀规格 不锈钢、钛、哈氏合金、蒙乃尔合金 |
作动原理
蒸汽喷射泵由喷嘴、吸入室、扩散器等部件构成。
首先，驱动蒸汽（通常为0.25～1.6MPaG的干饱和蒸汽或微过热蒸汽）通过喷嘴时，供给压力会降低吸入室的压力（断热膨胀），并转化为速度能。喷嘴末端收缩部通过后进一步加速并达到超音速，进入吸入室和扩散器。
接着，驱动蒸汽在扩散器内与吸入气体混合，吸入气体被加速。驱动蒸汽在扩散器内急剧减速并产生压力回升，同时吸入气体也随之减速并回升压力，最终通过扩散器排出。
以上过程的背压（扩散器出口压力）如果超过允许值（容许背压），驱动蒸汽和吸入气体在扩散器内的速度会低于音速，导致扩散器内的流动不稳定，甚至出现脉动现象。这是蒸汽喷射器的重要特性之一。
另一方面，当背压超过最大喷射压力时，吸入气体在通过扩压器时仍会保留亚音速部分。因此，吸入特性会依赖于背压，并可能导致吸入压力出现脉动。这些现象可以说是喷射泵的重要特征。
