滚珠轴承型涡轮分子泵

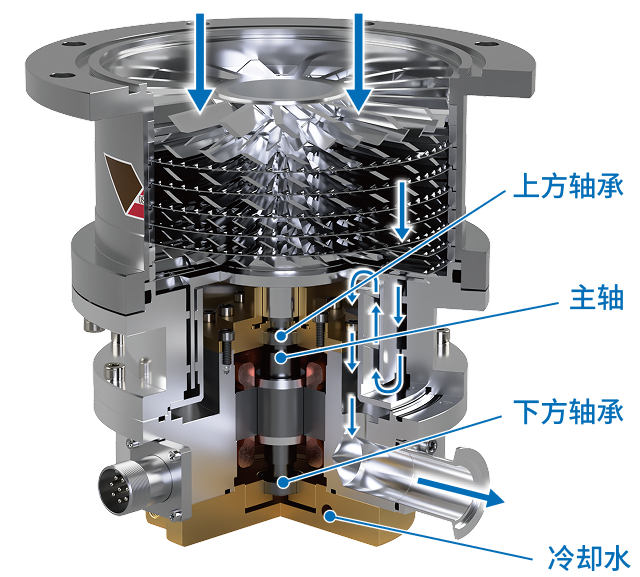

滚珠轴承使用滚珠作为支撑。它可以承受径向负荷、推力负荷，或两者兼具，作为高通用性的轴承被广泛应用。由于结构部件少、结构简单，制造成本低，故障排除容易，且相比磁悬浮轴承更能抵抗外部冲击，重量也更轻。
滚珠轴承还分为‘脂润滑滚珠轴承’和‘油润滑滚珠轴承’两种。大阪真空提供多种类型的涡轮分子泵产品阵容。
滚珠轴承型涡轮分子泵
系列列表
TG-F SERIES
脂润滑滚珠轴承涡轮分子泵
脂润滑型分子泵拥有排气速度50～2400L/s的产品阵容
自1999年开始销售以来，TG-F系列一直是本公司涡轮分子泵产品中最畅销的型号。采用脂润滑滚珠轴承结构，实现了紧凑且坚固的设计。其耐冲击性能优异，可安装于可搬式设备或设备的可动部。
Point
由于安装方向没有限制，即使倒立也可以运行，提升了设备设计的自由度。
免维护：无需补充润滑脂，大修周期为 2～3万小时。
设计紧凑且重量轻。
具备可应对大气冲击的机型，产品耐冲击性能优异，可安装于可搬式设备或设备的可动部。
可提供真空泵与控制器一体化的机型。
产业领域
- 光学产业领域
- 显示屏幕
- 理化学机器
- 能源
- 素材
- 汽车/航空
- 医疗药品
- 宇宙/研究开发

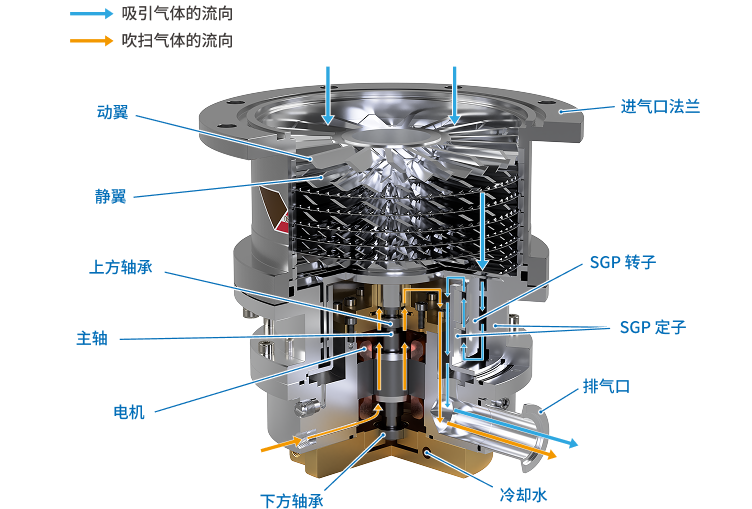

内部图解
特殊型号 TG-F SERIES
脂润滑滚珠轴承涡轮分子泵
耐磁场型号 TG-FS系列
Point
即使在强磁场中，也无需担心制动或发热，可以安全地进行排气工作。
与本公司所有机器型号兼容
适用于加速器的长电缆（可延长约200m）
产业领域
- 理化学机器
- 能源
- 宇宙/研究开发
TG SERIES
油润滑轴承型涡轮分子泵
油润滑型分子泵拥有排气速度200～5500L/s的产品阵容
采用复合结构转子，拥有可用于腐蚀性气体排气的产品阵容。兼具耐久性与性能的优秀，被广泛应用于光学产业、能源、汽车等一般工业领域以及研究开发用途。
Point
可用在工况恶劣的环境下
TG203 ～ TG1813（200 ～ 1800L/s）：提供适用于排出腐蚀性气体的耐化学气体型
TG2810 ～ TG5500（2800 ～ 5500L/s）：提供适用于洁净工艺的标准规格，以及适用于排出腐蚀性气体的耐化学气体型
产业领域
- 光学产业领域
- 能源
- 素材
- 汽车/航空
- 医疗药品
内部图解
TS SERIES
螺旋槽真空泵
油润滑轴承型涡轮分子泵采用全段螺旋槽转子，拥有25L/s、与440L/s两种型号。
采用全段螺旋槽转子，产品实现大流量・高压缩比。可对应高负载条件下的长时间运转，非常适合大型腔体的排气。
Point
中・低真空领域能大量排出气体
TS50：可承受300,000回以上的大气冲击
产业领域
- 光学产业领域
- 理化学机器
- 能源
- 素材
- 汽车/航空
- 医疗药品
内部图解
